МЕТОДЫ ИЗУЧЕНИЯ СТРУКТУРЫ ВОДЫ

Для того чтобы исследовать механизмы кристаллизации воды и формирование снежинок можно использовать простой световой микроскоп с увеличением в 500 раз. Однако, возможности светового микроскопа не безграничны. Предел разрешения светового микроскопа задается длиной световой волны, то есть оптический микроскоп может быть использован только для изучения таких структур, минимальные размеры которых сопоставимы с длиной волны светового излучения. Чем короче длина волны излучения, тем она мощнее и тем выше ее проникающая способность и разрешение микроскопа Лучший световой микроскоп имеет разрешающую способность около 0.2 мкм (или 200 нм), то есть примерно в 500 раз улучшает человеческий глаз.

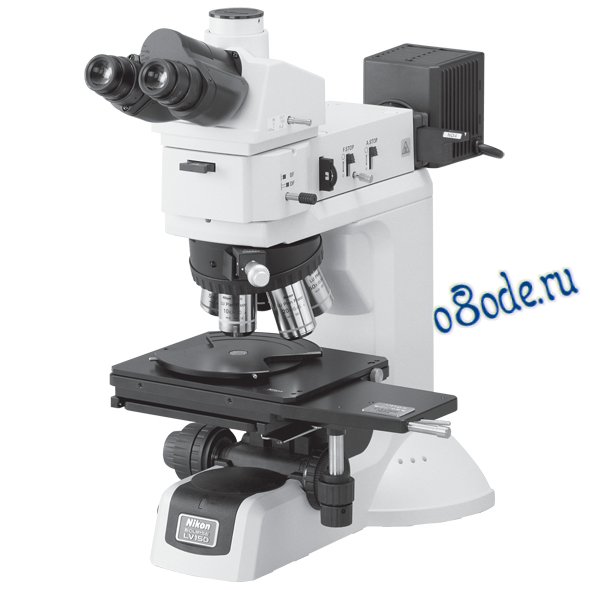

Рис. Современный световой микроскоп с окуляром и пятью сменными объективами на револьверной головке. Увеличение в пределах от 100 до 500 раз.

На рисунке представлен современный световой микроскоп. Штативная подставка выполняется в виде тяжелой отливки, обычно подковообразной формы. К ней на шарнире прикреплен тубусодержатель, несущий все остальные части микроскопа. Тубус, в который вмонтированы линзовые системы, позволяет перемещать их относительно образца для фокусировки. Объектив расположен на нижнем конце тубуса. Обычно микроскоп снабжен несколькими объективами разного увеличения на револьверной головке, которая позволяет устанавливать их в рабочее положение на оптической оси. Оператор, исследуя образец, начинает, как правило, с объектива, имеющего наименьшее увеличение и наиболее широкое поле зрения, находит детали, интересующие его, а затем рассматривает их, пользуясь объективом с большим увеличением. Окуляр вмонтирован в конец выдвижного держателя (который позволяет изменять длину тубуса, когда это необходимо). Весь тубус с объективом и окуляром можно передвигать вверх и вниз, наводя микроскоп на резкость.

Образец обычно берется в виде очень тонкого прозрачного слоя или среза; его кладут на прямоугольную стеклянную пластинку, называемую предметным стеклом, и накрывают сверху более тонкой стеклянной пластинкой меньших размеров, называемой покровным стеклом. Образец часто окрашивают химическими веществами, чтобы увеличить контраст. Предметное стекло кладут на предметный столик так, чтобы образец находился над центральным отверстием столика. Столик обычно снабжается механизмом для плавного и точного перемещения образца в поле зрения.

Под предметным столиком находится держатель третьей системы линз – конденсора, который концентрирует свет на образце. Конденсоров может быть несколько, и здесь же располагается ирисовая диафрагма для регулировки апертуры.

Еще ниже расположено осветительное зеркало, устанавливаемое в универсальном шарнире, которое отбрасывает свет лампы на образец, за счет чего вся оптическая система микроскопа и создает видимое изображение. Окуляр можно заменить фотоприставкой, и тогда изображение будет формироваться на фотопленке. Именно с помощью световой микроскопии и фотоприставки известный японский исследователь Масару Эмото сделал свои удивительные фотографии снежинок и кристаллов льда и установил, что никакие два образца воды не образуют полностью одинаковых кристаллов при замерзании, и что их форма отражает свойства воды, несет информацию о том или ином воздействии, оказанном на воду. Для получения фотографий микрокристаллов капельки воды помещались в 50 чашек Петри и резко охлаждались в морозильнике в течение 2 часов. Затем они помещались в специальный прибор, состоящий из холодильной камеры и светового микроскопа с подключенным к нему фотоаппаратом. Образцы рассматривались при температуре –5°С в под увеличением 200—500 раз. В лаборатории М. Эмото были исследованы образцы воды из различных водных источников всего мира. Вода подвергалась различным видам воздействия, такие как музыка, изображения, электромагнитное излучение от телевизора, мысли одного человека и групп людей, молитвы, напечатанные и произнесенные слова.

Рис. Микрофотография снежинки льда, полученная на обычном световом микроскопе.

Существуют несколько модификаций световой микроскопии. Например, в фазово-контрастном микроскопе, действие которого основано на том, что при прохождении света через объект фаза световой волны меняется согласно коэффициенту рефракции объекта, благодаря чему часть света, проходящего через объект, оказывается сдвинутой по фазе на половину длины волны относительно другой части, чем и обусловлен контраст изображения. В интерференционном микроскопе используются эффекты интерференции света, возникающие при рекомбинации двух наборов волн, которые создают изображение структуры объекта. Поляризационный микроскоп предназначен для исследования взаимодействия образцов с поляризованным светом. Поляризованный свет нередко позволяет выявлять структуру объектов, лежащую за пределами обычного оптического разрешения.

Однако все эти микроскопы не позволяют изучать молекулярную структуру и все они не приемлемы для изучения воды. Для того, чтобы проводить более точные исследования необходимо применять более сложные и чувствительные микроскопические методы, основанные на использовании не световых, а электромагнитных, лазерных и рентгеновских волн.

Ла́зерный микроско́п позволяет наблюдать объекты на глубине более одного миллиметра, используя явление флуоресценции, при котором обладающее низкой энергией фотоны лазерного излучения, возбуждает способную к флюоресценции молекулу или часть молекулы в наблюдаемом объекте - флюорофор. Результатом этого возбуждения является последующее испускание возбужденными молекулами флюоресцирующего образца флюоресцентного фотона, который усиливается с помощью высокочувствительного фотоумножителя, формирующего изображение. В лазерном микроскопе луч инфракрасного лазера сфокусирован с помощью собирающей линзы объектива. Обычно используется высокочастотный 80 МГц сапфировый лазер, испускающий импульс с длительностью 100 фемтосекунд, обеспечивающей высокую плотность фотонного потока.

Лазерный микроскоп предназначен для исследования внутримолекулярных и межмолекулярных явлений в воде и водных растворах, включая биообъекты (кровь, лимфа, белки, коллоиды ДНК, ткань и т.д.), а также количественного определения степени воздействия на данные объекты различных полей (электромагнитного, акустического, оптического) и других видов воздействия. Кроме того, предполагается, что с помощью данного измерительного прибора можно будет определять степень биологической активности воды.

Рис. Лепесток лилии под лазерным микроскопом.

Возможности лазерного микроскопа продемонстрированы Альбертом Тоуссоном из университета Алабамы, который испытывая лазерный микроскоп в своей лаборатории, решил положить лепесток лилии под его линзу, которая увеличила лепесток в 1300 раз. Зеленые и желтые гранулы на фоне красных ячеек - молекулы, которые дают флуоресцентный свет под действием лазерного облучения.

Сейчас существуют 3-х мерные лазерные микроскопы, которые позволяют получать голографические картинки. Такой микроскоп состоит из пары водонепроницаемых отсеков, разделенных камерой, в которую поступает вода. В одном из отсеков находится синий лазер, который фокусируется на крошечном отверстии размером с булавочную головку, сканируя поступающую в камеру воду. Во втором отсеке напротив отверстия встроена цифровая камера. Лазер генерирует сферические световые волны, которые распространяются в воде. Если свет попадает на микроскопический объект (скажем, бактерию) – происходит дифракция, то есть молекула создает преломление луча света, которое фиксирует камера.

Однако, для исследований структуры воды лазерная спектроскопия не подходит, поскольку вода прозрачна для лазерного излучения и флюорофорных групп не содержит, а лазерный луч с длиной волны 1400 нм значительно поглощается водой в живых тканях. Наиболее часто используемые флюорофоры имеют спектр возбуждения в промежутке 400-500 нм, в то время как длина волны возбуждающего лазера находится в промежутке 700-1000 нм (область инфракрасных волн).

Для структурного изучения воды более подходит рентгеновский микроскоп, который основан на использовании электромагнитного рентгеновского излучения с длиной волны от 0,01 до 1 нанометра и предназначен для исследования очень малых объектов, размеры которых сопоставимы с длиной рентгеновской волны. Современные рентгеновские микроскопы по разрешающей способности находятся между электронными и световыми микроскопами. Теоретическая разрешающая способность рентгеновского микроскопа достигает 2-20 нанометров, что на два порядка больше разрешающей способности обычного светового микроскопа (до 20 микрометров). В настоящее время существуют рентгеновские микроскопы с разрешающей способностью около 5 нанометров, но и такое разрешение недостаточно для исследования атомов и молекул.

Другая модификация рентгеновского микроскопа - лазерный рентгеновский микроскоп использует принцип лазерного луча на свободных электронах установки, которая генерирует инфракрасный луч мощностью 14,2 киловатта с сечением в 0,1 нанометра. Генерируемый луч образует плазменное облако частиц при встрече луча с микрочастицей. Фиксируемые при этом изображения возбуждённых наночастиц имеют разрешение в 1,61 мкр.

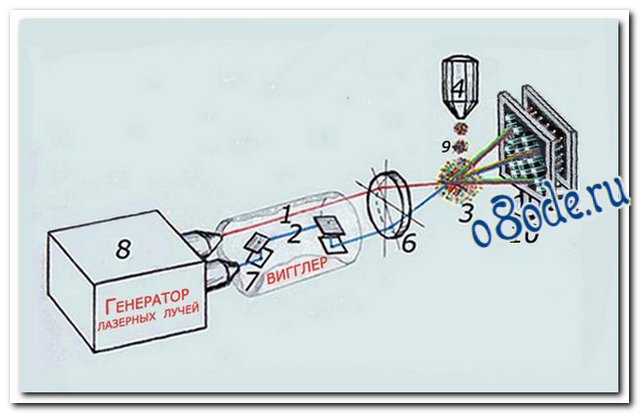

Рис. Схема лазерного рентгеновского микроскопа.

  • 1 —Лазерное излучение

  • 2 —Испускаемое излучение

  • 3 — Зона встречи лазерного излучение с частицей материи

  • 4 — Генератор частиц

  • 5 —Фотосенсор — приёмник спектра электромагнитных излучений возбужденных элементов плазменного облака

  • 6 — Оптическая линза

  • 7 — Вигглер

  • 8 — Линейный источник когерентного света Linac Coherent Light Source — LCLS

  • 9 — Частица

  • 10 — Единичная параболическая кремниевая Х-линза

Чтобы получить изображения больших молекул с атомарным разрешением, требуется провести эксперимент, используя лучи с ещё более короткими длинами волны, то есть применив не «мягкий», а «жёсткий» рентген www.membrana.ru/print.html?1163590140

 В 2004 году Американский национальный центр ускорителей — лаборатория Джефферсона (Thomas Jefferson Lab, National Accelerator Facility) на установке FEL лазерный луч формировала в вигглере - установке, состоящей линии из мощных электромагнитов или постоянных магнитов с чередующимися полюсами.

Через него пропускается пучок электронов с высокой скоростью, направляемые ускорителем.

В магнитных полях вигглера электроны заставляют двигаться по сферическим траекториям. Теряя энергию она преобразуется в поток фотонов.

Лазерный луч, как и в других лазерных установках собирается и усиливается системой из обычных и полупрозрачных зеркал, установленных на концах вигглера.

Изменение энергии лазерного пучка и параметров вигглера (например, расстояние между магнитами) дает возможность изменять в широких пределах частоту лазерного луча. Другие системы: твердые или газовые лазеры с накачкой мощных ламп этого обеспечить не могут. Но всё же лазерный рентгеновский микроскоп для России – большая экзотика.

Одним из самых мощных из всех существующих микроскопов является электронный микроскоп, который позволяет получать изображения с максимальным увеличением до 106 раз, благодаря использованию вместо светового потока с энергиями 30÷200 кВт и более.

Разрешающая способность электронного микроскопа в 1000÷10000 раз превосходит разрешение светового микроскопа и для лучших современных приборов может составлять несколько ангстрем.

Для получения изображения в электронном микроскопе используются специальные магнитные линзы, управляющие движением электронов в колонне прибора при помощи магнитного поля.

Сейчас электронный микроскоп — один из важнейших приборов для фундаментальных научных исследований строения вещества, особенно в таких областях науки, как биология и физика твердого тела.

Однако, к изучению структуры воды электронный микроскоп непригоден.



Рис. Электронный микроскоп

Существуют три основных вида электронных микроскопов. В 1930-х годах был изобретен обычный просвечивающий электронный микроскоп (ОПЭМ), в 1950-х годах — растровый (сканирующий) электронный микроскоп (РЭМ), а в 1980-х годах — растровый туннельный микроскоп (РТМ). Эти три вида микроскопов дополняют друг друга в исследованиях структур и материалов разных типов.

Однако, к изучению структуры воды электронный микроскоп непригоден.

Но в 90-х годах прошлого века был создан микроскоп, более мощный чем электронный, способный проводить исследования на уровне атомов.

Атомно-силовая микроскопия была разработана Г. Биннигом и Г. Рорером, которым за эти исследования в 1986 была присуждена Нобелевская премия.

Создание атомно-силового микроскопа, способного чувствовать силы притяжения и отталкивания, возникающие между отдельными атомами, дало возможность проводить исследования объектов на наноуровне.

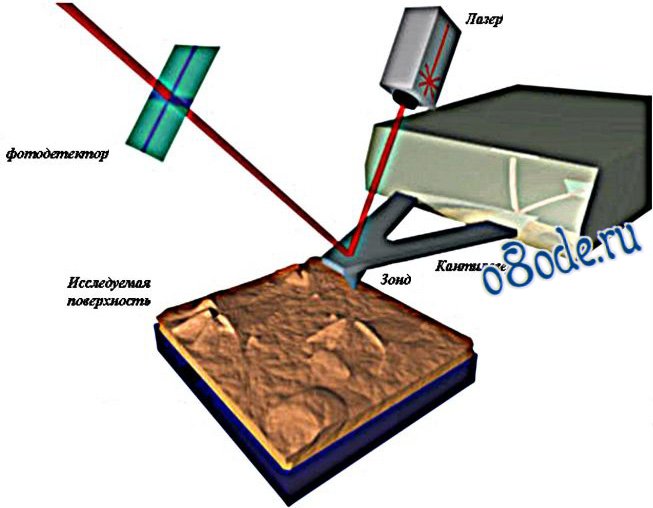

Рис. Остриё микро-зонда (верх, взято из Scientific American, 2001, Sept, p. 32.) и принцип работы сканирующего зондового микроскопа (взято из www.nanometer.ru/2007/06/06/atomno_silovaa_mikroskopia_2609.html#). Пунктиром показан ход луча лазера.

Основой атомно-силового микроскопа служит микрозонд, обычно сделанный из кремния и представляющий собой тонкую пластинку-консоль (ее называют кантилевером, от английского слова "cantilever" - консоль, балка). На конце кантилевера (длина - 500 мкм, ширина - 50 мкм, толщина – 1 мкм) расположен очень острый шип (высота – 10 мкм, радиус закругления от 1 до 10 нм), оканчивающийся группой из одного или нескольких атомов. При перемещении микрозонда вдоль поверхности образца острие шипа приподнимается и опускается, очерчивая микрорельеф поверхности, подобно тому, как скользит по грампластинке патефонная игла. На выступающем конце кантилевера (над шипом) расположена зеркальная площадка, на которую падает и от которой отражается луч лазера. Когда шип опускается и поднимается на неровностях поверхности, отраженный луч отклоняется, и это отклонение регистрируется фотодетектором, а сила, с которой шип притягивается к близлежащим атомам – пьезодатчиком. Данные фотодетектора и пьезодатчика используются в системе обратной связи, которая может обеспечивать, например, постоянную величину силу взаимодействия между микрозондом и поверхностью образца. В результате, можно строить объёмный рельеф поверхности образца в режиме реального времени. Разрешающая способность атомно-силового микроскопа составляет примерно 0,1-1 нм по горизонтали и 0,01 нм по вертикали.

Другая группа сканирующих зондовых микроскопов для построения рельефа поверхности использует так называемый квантово-механический «туннельный эффект». Суть туннельного эффекта состоит в том, что электрический ток между острой металлической иглой и поверхностью, расположенной на расстоянии около 1 нм, начинает зависеть от этого расстояния – чем меньше расстояние, тем больше ток. Если между иглой и поверхностью прикладывать напряжение 10 В, то этот «туннельный» ток может составить от 10 нА до 10 рА. Измеряя этот ток и поддерживая его постоянным, можно сохранять постоянным и расстояние между иглой и поверхностью. Это позволяет строить объёмный профиль поверхности кристаллов металлов.

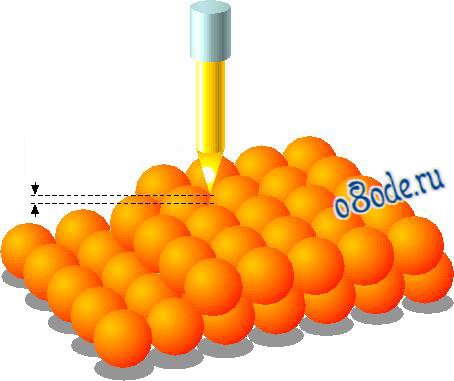

Рис. Игла сканирующего туннельного микроскопа, находящаяся на постоянном расстоянии над слоями атомов исследуемой поверхности.

С помощью сканирующего туннельного микроскопа можно не только двигать атомы, но и создавать предпосылки для их самоорганизации. Например, если на металлической пластине находится капля воды, содержащая ионы тиолов, то зонд микроскопа будет способствовать такой ориентации этих молекул, при которой их два углеводородных хвоста будут обращены от пластины. В результате, можно выстроить монослой тиольных молекул, прилипших к металлической пластине.



Рис. Слева – кантилевер (серый) сканирующего зондового микроскопа над металлической пластинкой. Справа – увеличенное изображение области (обведена белым на рисунке слева) под зондом кантилевера, на которой схематически показаны молекулы тиола с серыми углеводородными хвостами, выстраивающимися в монослой у кончика зонда. Взято из Scientific American, 2001, Sept, p. 44.

С помощью сканирующего туннельного микроскопа д-р Анджелос Микаелидес (Angelos Michaelides) из Центра нанотехнологий в Лондоне и профессор Карина Моргенштерн (Karina Morgenstern) из университета им. Лейбница в Ганновере исследовали молекулярную структуру льда, о чем была посвящена их статья в журнале Nature Materials.

Для этого исследователи охлаждали водяной пар над поверхностью металлической пластины, находящейся при температуре 5 градусов Кельвина. Вскоре с помощью сканирующего туннельного микроскопа на металлической пластине удалось наблюдать водяные кристаллы - гексамеры - шесть соединенных между собой молекул воды. Исследователи также наблюдали кластеры, содержащие семь, восемь и девять молекул.



Рис. Изображение гексамера воды, полученное с помощью сканирующего туннельного микроскопа. Размер гексамера в поперечнике - около 1 нм. Фото London Centre for Nanotechnology

Ещё в 2002 году группе д-ра Хэд-Гордона методом рентгеноструктурного анализа с помощью сверхмощного рентгеновского источника Advanced Light Source (ALS) удалось показать, что молекулы воды способны за счет водородных связей образовывать структуры - "истинные кирпичики" воды, представляющие собой топологические цепочки и кольца из множества молекул воды. Интерпретируя полученные экспериментальные данные, исследователи считают их довольно долгоживущими элементами структуры. В основном же вода – это совокупность беспорядочных полимеров и гипотетических «водяных кристаллов» (которые, как предполагаются существуют в талой воде), где количество связанных в водородные связи молекул может достигать сотен и даже тысяч единиц. В среднем же, согласно данным японских исследователей, водяные ассоциаты представляют собой структуры в 10-16 молекул в каждом. «Водяные кристаллы» могут иметь самую разную форму, как пространственную, так и двухмерную (в виде кольцевых структур). В основе же всего лежит тетраэдр. Именно такую форму имеет молекула воды. Группируясь, тетраэдры молекул воды образуют  разнообразные пространственные и плоскостные структуры. И из всего многообразия структур в природе базовой является гексагональная (шестигранная) структура, когда шесть молекул воды (тетраэдров) объединяются в кольцо. Такой тип структуры характерен для льда, снега и талой воды.



Рис. Шесть молекул воды образуют гексамер как в структуре льда

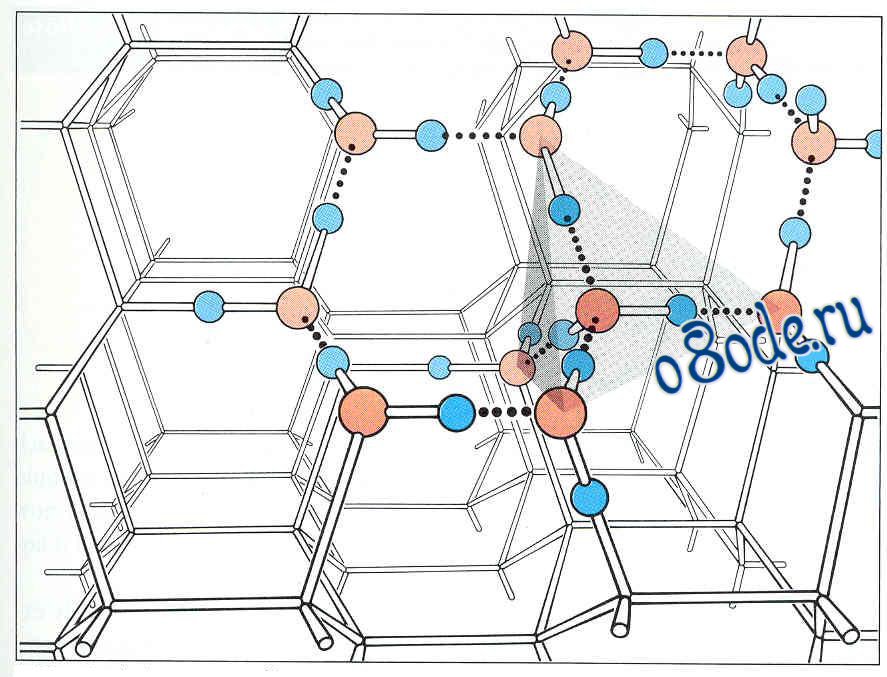

Рис. 1. Кристаллическая структура льда

Когда лёд плавится, его тетрагональная структура разрушается и образуется смесь кластеров, состоящая из три-, тетра-, пента-, и гексамеров воды и свободных молекул воды.

Структуры кластеров воды были найдены и теоретически, сегодняшняя вычислительная техника позволяет это сделать. В 1999 г. Станислав Зенин провёл совместно с Б. Полануэром (сейчас в США) исследование воды в ГНИИ генетики, которые дали интереснейшие результаты. Применив современные методы анализа - рефрактометрию, протонный резонанс и жидкостную хроматографию им удалось обнаружить ассоциаты молекул воды - кластеры.

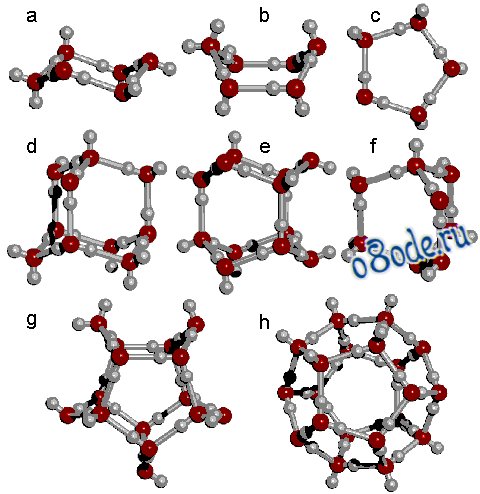

Рис. Возможные кластеры воды

Объединяясь друг с другом, кластеры могут образовывать более сложные структуры:

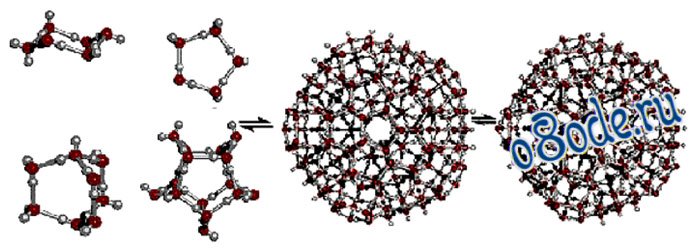

Рис. Более сложные ассоциаты кластеров воды



Кластеры, содержащие в своём составе 20 молекулу оказались более стабильными.

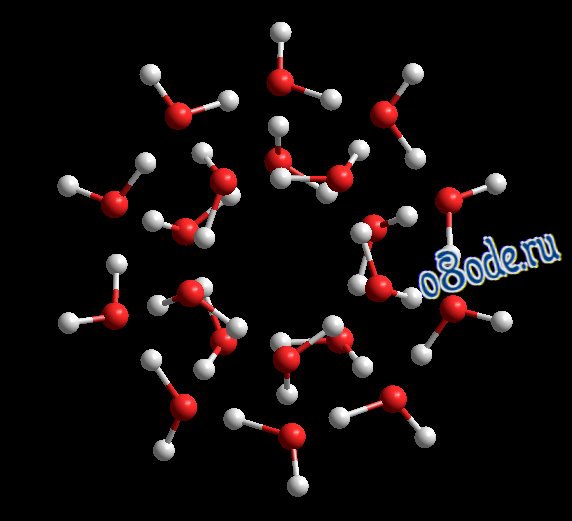

Рис. Формирование кластера из 20 молекулы воды.

Разработка технологии, позволившей получить изображение кластера воды - само по себе важное научное достижение. Для наблюдения пришлось сократить зондирующий ток до минимума, что и позволило предохранить слабые связи между отдельными молекулами воды от разрушения вследствие процесса наблюдения. Помимо экспериментов, в работе были использованы теоретические подходы квантовой механики. Получены также важные результаты о способности молекул воды к распределению водородных связей и к их связи с поверхностью металла.

Кроме микроскопии существуют и другие методы изучения структуры воды – спектроскопия протонного магнитного резонанса, лазернаяи инфракрасная спекроскопия, дифракция рентгеновских лучей и др.

Другие методы также позволяют изучать динамику молекул воды. Это эксперименты по квазиупругому рассеянию нейтронов, сверхбыстрой ИК-спектроскопии и изучение диффузии воды с помощью ЯМР или меченых атомов дейтерия. Метод ЯМР-спектроскопии основан на том, что ядро атома водорода имеет магнитный момент — спин, взаимодействующий с магнитными полями, постоянными и переменными. По спектру ЯМР можно судить о том, в каком окружении эти атомы и ядра находятся, получая, таким образом, информацию о структуре молекулы.

Дифракцию рентгеновских лучей и нейтронов в воде изучали много раз. Однако подробных сведений о структуре эти эксперименты дать не могут. Неоднородности, различающиеся по плотности, можно было бы увидеть по рассеянию рентгеновских лучей и нейтронов под малыми углами, однако такие неоднородности должны быть большими, состоящими из сотен молекул воды. Можно было бы их увидеть, и исследуя рассеяние света. Однако вода — исключительно прозрачная жидкость. Единственный же результат дифракционных экспериментов — функции радиального распределения, то есть расстояния между атомами кислорода, водорода и кислорода-водорода. Эти функции для воды затухают гораздо быстрее, чем для большинства других жидкостей. Например, распределение расстояний между атомами кислорода при температуре, близкой к комнатной, даёт только три максимума, на 2,8, 4,5 и 6,7 Å. Первый максимум соответствует расстоянию до ближайших соседей, и его значение примерно равно длине водородной связи. Второй максимум близок к средней длине ребра тетраэдра — вспомним, что молекулы воды в гексагональном льду располагаются по вершинам тетраэдра, описанного вокруг центральной молекулы. А третий максимум, выраженный весьма слабо, соответствует расстоянию до третьих и более далёких соседей по водородной сетке. Этот максимум и сам не очень ярок, а про дальнейшие пики и говорить не приходится. Были попытки получить из этих распределений более детальную информацию. Так в 1969 году И.С. Андрианов и И.З. Фишер нашли расстояния вплоть до восьмого соседа, при этом до пятого соседа оно оказалось равным 3 Å, а до шестого — 3,1 Å. Это позволяет делать данные о дальнем окружении молекул воды.

Другой метод исследования структуры – нейтронная дифракция на кристаллах воды осуществляется точно также, как и рентгеновская дифракция. Однако из-за того, что длины нейтронного рассеяния различаются у разных атомов не столь сильно, метод изоморфного замещения становится неприемлемым. На практике обычно работают с кристаллом, у которого молекулярная структура уже приблизительно установлена другими методами. Затем для этого кристалла измеряют интенсивности нейтронной дифракции. По этим результатам проводят преобразование Фурье, в ходе которого используют измеренные нейтронные интенсивности и фазы, вычисляемые с учётом неводородных атомов, т.е. атомов кислорода, положение которых в модели структуры известно. Затем на полученной таким образом фурье-карте атомы водорода и дейтерия представлены с гораздо большими весами, чем на карте электронной плотности, т.к. вклад этих атомов в нейтронное рассеяние очень большой. По этой карте плотности можно, например, определить положения атомов водорода (отрицательная плотность) и дейтерия (положительная плотность).

Возможна разновидность этого метода, которая состоит в том, что кристалл льда, перед измерениями выдерживают в тяжёлой воде. В этом случае нейтронная дифракция не только позволяет установить, где расположены атомы водорода, но и выявляет те из них, способные обмениваться на дейтерий, что особенно важно при изучение изотопного (H-D)-обмена. Подобная информация помогает подтвердить правильность установления структуры. Но все эти методы достаточно сложны и требуют для проведения мощной дорогостоящей техники.

В результате экспериментов по квазиупругому рассеянию нейтронов в кристаллах воды был измерен важнейший параметр — коэффициент самодиффузии при различных давлениях и температурах. Чтобы судить о коэффициенте самодиффузии по квазиупругому рассеянию нейтронов, необходимо сделать предположение о характере движения молекул. Если они движутся в соответствии с моделью Я.И. Френкеля (известного отечественного физика-теоретика, автора „Кинетической теории жидкостей“ — классической книги, переведённой на многие языки), называемой также моделью „прыжок-ожидание“, тогда время „осёдлой“ жизни (время между прыжками) молекулы составляет 3,2 пикосекунды. Новейшие методы фемтосекундной лазерной спектроскопии позволили оценить время жизни разорванной водородной связи: протону требуется 200 фс для того, чтобы найти себе партнёра. Однако всё это средние величины. Изучить детали строения и характера движения молекул воды можно только при помощи компьютерного моделирования, называемого иногда численным экспериментом.

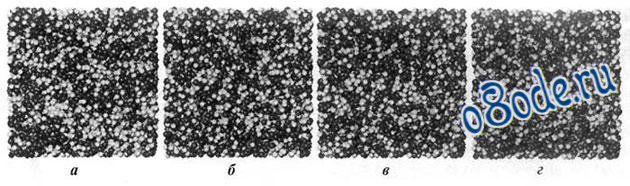

Рис. Так выглядит структура воды по результатам компьютерного моделирования (по данным д.х.н. Г. Г. Маленкова). Общую беспорядочную структуру можно разбить на два типа областей (показаны тёмными и светлыми шариками), которые различаются по своему строению, например по объёму многогранника Вороного (а), степени тетраэдричности ближайшего окружения (б), значению потенциальной энергии (в), а также по наличию четырёх водородных связей у каждой молекулы (г). Впрочем, эти области буквально через мгновение, спустя несколько пикосекунд, изменят свое расположение

Моделирование проводится так. Берётся структура льда и, нагревается до расплавления. Затем после некоторого времени, чтобы вода "забыла" о кристаллическом происхождении, снимаются мгновенные микрофотографии.

Для анализа структуры воды выбираются три параметра:

степень отклонения локального окружения молекулы от вершин правильного тетраэдра;

-потенциальная энергия молекул;

-объём так называемого многогранника Вороного.

Чтобы построить этот многогранник, берут ребро от данной молекулы до ближайшей, делят его пополам и через эту точку проводят плоскость, перпендикулярную ребру. Получается объём, приходящийся на одну молекулу. Объём полиэдра — это плотность, тетраэдричность — степень искажения водородных связей, энергия — степень устойчивости конфигурации молекул. Молекулы с близкими значениями каждого из этих параметров стремятся сгруппироваться вместе в отдельные кластеры. Области как с низкой, так и с высокой плотностью обладают разными значениями энергии, но могут иметь и одинаковые значения. Эксперименты показали, что области с разным строением кластеры возникают спонтанно и спонтанно распадаются. Вся структура воды живёт и постоянно меняется, причём время, за которое происходят эти изменения, очень маленькое. Исследователи следили за перемещениями молекул и выяснили, что они совершают нерегулярные колебания с частотой около 0,5 пс и амплитудой 1 ангстрем. Наблюдались также и редкие медленные скачки на ангстремы, которые длятся пикосекунды. В общем, за 30 пс молекула может сместиться на 8-10 ангстрем. Время жизни локального окружения тоже невелико. Области, составленные из молекул с близкими значениями могут распасться за 0,5 пс, а могут жить и несколько пикосекунд. А вот распределение времён жизни водородных связей очень велико. Но это время не превышает 40 пс, а среднее значение — несколько пс.
