Озонатор для лаборатории

Здравствуйте, подскажите пожалуйста какой озонатор и с какими параметрами купить для лабораторных исследований. Я аспирант и мне необходим озонатор, где можно регулировать подачу озона в воду, но сделать самостоятельно озонатор нет возможности.

Буду очень благодарна за дельный совет и заранее спасибо.

______________

В настоящее время существует несколько методов получения озона, характеристики которых приведены ниже:

Химический метод осуществляется реакцией взаимодействия пентафторида висмута (BiF₅) и других сильных окислителей с водой. Озон также образуется во многих процессах, сопровождающихся выделением атомарного кислорода, например при разложении перекисей, окислении фосфора и др.

Электролитический метод реализуется в специальных электролитических ячейках. В качестве электролитов используются растворы различных кислот и их соли (H₂SO₄ HClO₄ NaClO₄ KclO₄). Образование озона происходит за счет разложения воды и образования атомарного кислорода, который присоединяясь к молекуле кислорода образует озон O₃. Этот метод позволяет получать озон с высокими выходами, однако из за своей энергоемкости широкого применения не находит.

Фотохимический метод основан на диссоциации молекулы кислорода под воздействием коротковолнового УФ излучения c энергией 4.13 — 6.20 эВ. Аналогичный процесс протекает в верхних слоях атмосферы, где под воздействием солнечного излучения образуется т. н. озоновый слой. Метод нашел применение в медицине, пищевой промышленности и др.

Электросинтез в газовом разряде - барьерном, поверхностом и импульсном, получил наибольшее распространение в промышленных и бытовых установках генерирования озона. Этот метод позволяет получать озон высоких концентраций при большой производительности и невысоких энергозатратах оборудования.

Характеристики систем генерации озона, использующих УФ-излучение и газовый разряд приведены в таблицах 1 и 2. Озонатор на основе газового разряда предпочтителен.

Таблица 1. Системы генерации озона на основе УФ-излучения

Код	Технические данные	Комплект поставки	Цена
UV 250	220 В, 16 Вт, насос 0.7 кВт	до 80 м³	5960 €
UV 500	220 В, 32 Вт, насос 0.7 кВт	до 160 м³	6372 €

Таблица 2. Системы генерации озона на основе газового разряда

Код	Технические данные	Комплект поставки	Цена
Т2 (2 г/ч)	Озонатор TOG B2 (220 В, 85 Вт) Дегазатор TDGA1 Насос CH2-50-1 (220 В, 0.7 кВт)	до 100 м³	7944 €
Т4 (4 г/ч)	Озонатор TOG B2 (220 В, 85 Вт) Дегазатор TDG A1 Насос CH2-50-1 (220 В, 0.7 кВт) Осушитель TAD B1 (220 Вб 60 Вт)	до 200 м³	12312 €
Т8 (8 г/ч)	2 шт. Озонатор TOG B2 (220 В, 85 Вт) Дегазатор TDG A1 Насос CH4-50-1 (220 В, 0.7 кВт) Осушитель TAD B1 (220 Вб 60 Вт)	до 400 м³	18055 €
M6	Комплексная система	> 400 м³	38280 €
Spazone 75	Компактная комплексная система	Для СПА	5200 €
Din-o-zoN	Комплексная система (2 г/ч) Германия	до 150 м³	11900 €

Ниже приводится дополнительная информация о производстве озона и озонаторах:

По современной технологии производство озона осуществляется на месте потребления на специальных установках – озоногенераторах, генерирующих озон при высокочастотном коронном разряде в потоке осушенного воздуха. Расход энергии при этом составляет 5–15 кВт/кг О₃·ч, концентрация озона в воздушно-озонной смеси - 50–250 г/м³. Полученный таким способом озон, затем подаётся в систему водоподготовки за счёт методов барботажа и инжекции.

В крупных промышленных установках наиболее часто используется барботаж озоно-воздушной смеси через очищаемую воду. При этом, важным технологическим этапом является обеспечение одинакового времени контакта газообразного озона с водой, а также равномерное введение его по всему объему обрабатываемой воды.

В установках относительно небольшой производительности по озону наиболее распространен и достаточно эффективен метод инжекции. Очищаемая вода проходя через инжектор, создает в нем разрежение, при котором в воду поступает необходимое количество газообразного озона. Интенсивное перемешивание в инжекторе диспергирует озон на мельчайшие пузырьки с большой поверхностью контакта, тем самым повышая скорость растворения озона в воде.

Совместить эффективное растворение озона и время его контактирования с водой позволяют пульсационные колонны со специальными распределительными тарелками. Озоно-воздушная смесь поступает в нижнюю часть колонны; возвратно-поступательное движение воды, создаваемое специальным пульсатором, и распределительные тарелки обеспечивают ее диспергирование до пузырьков заданных оптимальных размеров, которые поднимаются противотоком к двигающемуся вниз потоку воды. В результате этого процесса достигается высокая степень дисперегирования озона при большой удельной производительности аппарата.

После растворения озона в воде необходимо обеспечить определенное время его контакта с водой для осуществления химических реакций окисления и удаления из воды избыточного количества непрореагировавшего озона и продуктов распада. Для этого устанавливают контактно-фильтровальный аппарат, из которого вода направляется на угольный фильтр на основе активированного угля для каталитического окисления продуктов взаимодействия озона с органическими соединениями с последующей их задержкой фильтром и деструкцией озона (рис. 1).

Озонатор для лаборатории

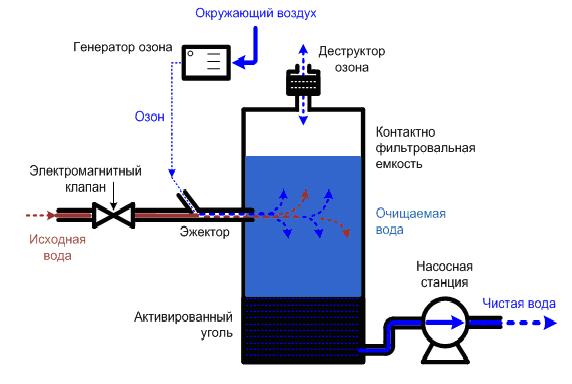

Рис. 1. Принципиальная схема озонатора воды

Применение современных передовых технологий производства озона позволяют создавать малогабаритные, надежные, высокопроизводительные и легкие в наладке и обслуживании отечественные системы озонирования воды, снабжённые датчиками электронного контроля и системами регулирования (рис. 2).

Озонатор для лаборатории

Рис. 2. Принципиальная схема системы озонирования воды. OB –осушитель воздуха; О1 – озонатор; ДУ1, ДУ2 – датчики уровня; ДО – деструктор озона; Н – насос; ОК1 – обратный клапан магистрали озона; М – манометр; И – инжектор; YA1 – электромагнитный клапан.

Отечественная промышленность выпускает несколько озоновых очистителей воды, предназначенных для очистки питьевой воды из подводящих магистралей. Техические характеристики этих устройств приведены в таблицах 3-4.

Таблица 3

Технические характеристики озонового очистителя «АкваМама»

Параметр	Значение
Максимальная производительность по озону	0,18 м³/час (3 л/мин)
Содержание озона в воде	1,0-1,5 г/м³
Остаточная концентрация озона в воде	0,1-0,3 мг/л
Входное давление воды	2-6 атм.
Температура очищаемой воды	30^oC
Ресурс системы	до 30000 л (30 м³)
Напряжение и частота питания	220±10 В, 50 Гц
Потребляемая мощность	7 Вт
Габаритные размеры установки, мм:	440x350x130
Масса, кг	4,5

Таблица 4

Технические характеристики озонового очистителя “Водолей-500”

Параметр	Значение
Максимальная производительность по озону	0,6 м³/час
Содержание озона в воде	1,0-1,5 г/м³
Остаточная концентрация озона в воде	0,1-0,3 мг/л
Входное давление воды	2-6 атм.
Температура очищаемой воды	30^oC
Ресурс системы (по активированному углю при исходной концентрации фенола 10 ПДК и исходной концентрации активного хлора в воде 0,3-0,5 мг/л в воде )	до 5000 м³
Объем сорбента в блоке озоносорбции	50±1 дм³
Напряжение и частота питания установки	220±10 В, 50 Гц
Потребляемая мощность	24 Вт
Габаритные размеры, мм: озонатора блока озоносорбции	370x250x110 1300x250x250
Масса, кг озонатора блока озоносорбции	4 45

К.х.н. О.В. Мосин
