СОЛНЕЧНАЯ УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ВОДЫ ИЗ ВОЗДУХА

Имя изобретателя: Исаев Пайзулла Исаевич
Имя патентообладателя: Исаев Пайзулла Исаевич
Адрес для переписки: 367013, Республика Дагестан, г.Махачкала, ул.Ермошкина, 92, П.И.Исаеву
Дата начала действия патента: 2001.12.24

Изобретение относится к солнечной энергетике и может быть использовано для получения воды из воздуха в условиях безводных районов в любой точке планеты, например пустынных, с использованием солнечной энергии. Установка выполнена непрерывного или периодического действия, корпус установки выполнен в виде вертикальной или наклонной теплоизолированной шахты, либо с четырьмя стенками, либо частично открытый с теневой северной стороны, окно ввода воздуха расположено в верхней части, а вывода воздуха - в нижней части шахты, испаритель холодильной машины выполнен преимущественно многоступенчатым в виде змеевиковых труб, расположенных и на одном уровне и по высоте шахты на определенном расстоянии друг от друга, при этом входные концы труб расположены выше или ниже выходных концов для обеспечения самотечного течения хладагента, а оребрение выполнено в виде пакета гофрированных поверхностей, плотно соединенных с трубами и перпендикулярно расположенных к этим трубам и вдоль труб вертикально вниз и установленных на расстоянии друг от друга в пакете, солнечные элементы выполнены в виде солнечных коллекторов, содержащих абсорбент или теплоноситель для регенерации хладагента, при этом солнечные коллекторы могут быть соединены с генератором, выполненным в виде котла для испарения хладагента, состоящего из смеси двух жидкостей, подключенного в свою очередь к конденсатору и к змеевиковым трубам испарителя, другой вход труб которого соединен с конденсатором, а их выход - с генератором через теплообменник, при этом трубы конденсатора могут быть выполнены плоскими и изогнутыми. Изобретение должно обеспечить наиболее экономичное из известных путей получение воды из воздуха с использованием солнечной энергии.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к солнечной энергетике и может быть использовано для получения воды из воздуха в условиях безводных районов в любой точке планеты, например, пустынных, с использованием солнечной энергии.

Известна установка для осушки газа, содержащая магистраль осушаемого газа с влагоотделителями, регенеративными теплообменниками и многокаскадным термоэлектрическим холодильником, при этом осушка производится многоступенчатым вымораживанием в результате взаимодействия с холодными ребрами теплообменника (SU 1180655 А, 23.09.1985).

Недостатком данной установки является невозможность использования ее в условиях пустыни.

Известен способ производства воды из воздуха и устройство для его осуществления, в котором сформированный по меньшей мере одним вентилятором поток влажного воздуха охлаждают в первом теплообменнике промежуточным теплоносителем и в охлаждающем элементе холодильной машины до температуры ниже точки росы с последующим отводом сконденсированной воды, далее поток воздуха нагревают во втором теплообменнике промежуточным теплоносителем и в элементе холодильной машины, предназначенном для отвода тепла, при этом расходы промежуточного теплоносителя и влажного воздуха могут регулироваться одновременно или последовательно в зависимости от климатических параметров атмосферного воздуха, при охлаждении влажного воздуха ниже температуры замерзания воды направление потока влажного воздуха периодически изменяют, направляя его сначала в испаритель холодильной машины, предназначенный для отвода тепла, а затем в конденсатор, при этом сконденсированную воду очищают, фильтруют и минерализуют (RU 2151973 С1, 27.06.2000).

Данная установка позволяет повысить производительность по выходу воды, но является сложной и не применима в условиях малонаселенных пустынь с отсутствием электроэнергии.

Наиболее близкой к предложенной является гелиоустановка для cбopа питьевой воды из воздуха, содержащая корпус в виде пирамиды, в нижней части которого установлен резервуар для сбора и хранения воды, наружная поверхность корпуса выполнена в виде фрамуг с приводом, образующих воздухозаборники, покрытые снаружи солнечными элементами, внутри корпуса около воздухозаборников установлены фильтры, далее по воздуху - ребристые испарители для получения воды из воздуха, по оси корпуса установлена труба для вывода осушенного воздуха с вентилятором в верхней части (SU 1751608 А1, 30.07.1992).

Данное устройство является сложным в обслуживании и имеет в наличии электроприборы.

Технической задачей изобретения является получение воды из воздуха в условиях пустыни и обезвоженных районов в простой по конструкции установке, без использования электроприборов и минимальном техобслуживании, но с использованием солнечной энергии.

Указанная техническая задача решается тем, что в солнечной установке для получения воды из воздуха, содержащей корпус с окнами ввода и вывода воздуха, солнечные элементы на наружной поверхности корпуса и размещенный внутри него испаритель холодильной машины с внутренней ребристой поверхностью, а в нижней части - сборник воды, согласно изобретению, установка выполнена непрерывного или периодического действия, корпус установки выполнен в виде вертикальной или наклонной теплоизолированной шахты либо с четырьмя стенками, либо частично открытой с теневой северной стороны, окна ввода воздуха расположено в верхней части, а вывода воздуха - в нижней части шахты, испаритель холодильной машины выполнен преимущественно многоступенчатым в виде змеевиковых труб, расположенных и на одном уровне и по высоте шахты на определенном расстоянии друг от друга, при этом входные концы труб расположены или выше или ниже выходных концов для обеспечения самотечного течения хладагента, а оребрение выполнено в виде пакета гофрированных поверхностей, плотно соединенных с трубами и перпендикулярно расположенных к этим трубам и вдоль труб вертикально вниз и установленных на расстоянии друг от друга в пакете, солнечные элементы выполнены в виде солнечных коллекторов, содержащих абсорбент или теплоноситель для регенерации хладагента. В установке солнечные коллекторы могут быть соединены с генератором, выполненным в виде котла для испарения хладагента, состоящего из смеси двух жидкостей, подключенного в свою очередь к конденсатору и к змеевиковым трубам испарителя, другой вход труб которого соединен с конденсатором, а их выход - с генератором через теплообменник. Также в установке трубы конденсатора могут быть выполнены плоскими и изогнутыми.

Солнечная установка для получения воды из воздуха

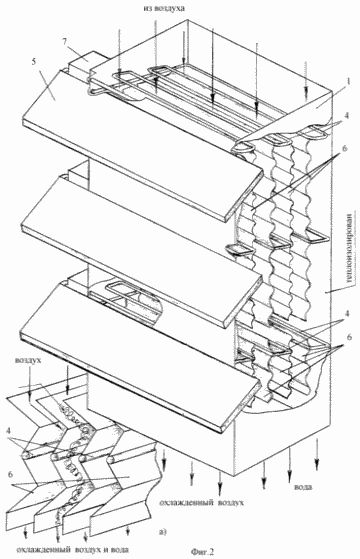

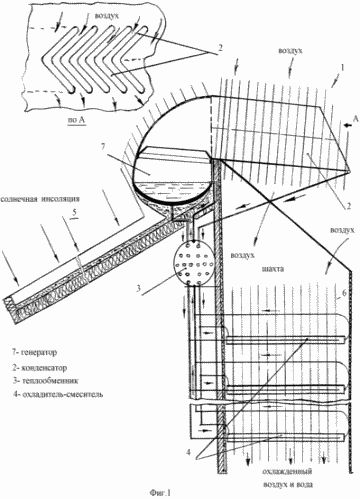

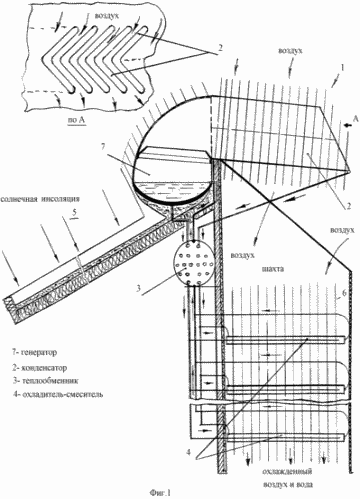

Фиг. 1 изображен общий вид солнечной установки; на фиг.2 - второй вариант выполнения установки.

Солнечная установка для получения воды из воздуха

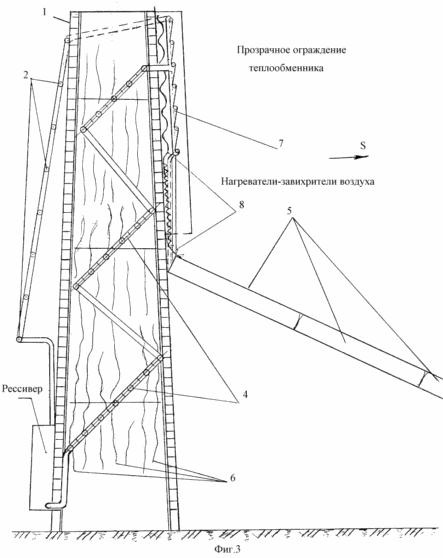

Фиг.3 - третий вариант выполнения установки.

Солнечная установка для получения воды из воздуха

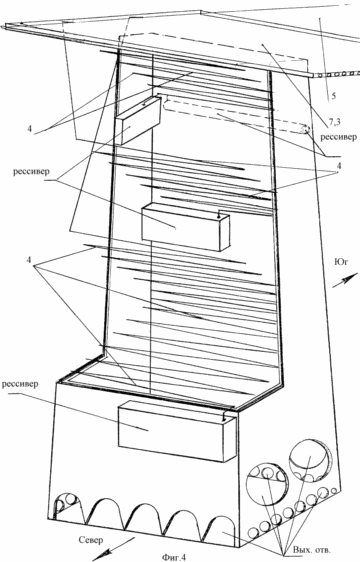

Фиг. 4 - четвертый вариант выполнения установки, на фиг.5 - вид спереди пятого варианта заполнения установки, на фиг.6 - пятый вариант выполнения установки, вид сзади.

Солнечная установка для получения воды из воздуха содержит вертикальный или наклонный корпус в виде теплоизолированной шахты 1 с окном в верхней части для ввода воздуха и окном для вывода воздуха в нижней части, расположенный там же сборник воды, солнечные коллекторы 5, содержащие абсорбент или жидкость для регенерации хладагента, и размещенный внутри шахты 1 испаритель холодильной машины, выполненный многоступенчатым в виде змеевиковых труб 4, расположенных на одном уровне и по высоте корпуса на определенном расстоянии друг от друга, при этом входные концы труб 4 расположены или выше или ниже выходных концов труб для обеспечения самотечного течения хладагента, и оребрения в виде пакета гофрированных поверхностей 6, плотно соединенных и расположенных перпендикулярно к трубам 4 вертикально вниз и установленных на расстоянии друг от друга в пакете. Холодильная установка содержит генератор 7 в виде котла.

СОЛНЕЧНАЯ УСТАНОВКА РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ

Теплоноситель солнечного коллектора, разогреваясь от инсоляции, конвективно перемещается под генератор 7 и доводит до кипения раствор, составляющие которого при смешивании выделяют холод. Пар наилегчайшей составляющей раствора превращается в жидкость в конденсаторе 2 и течет в нижерасположенный теплообменник 3, а затем в трубы 4, выполняющие роль охладителей - смесителей, для смешивания с тяжелой составляющей раствора генератора 7, которая вливается в трубы теплообменника 3 со дна котла генератора 7 и, охладившись, вливается в смесители - трубы 4. Разогретая смесь из теплообменника 3 выливается в генератор 7. Направления этих течений в холодильнике установки показаны стрелками. Охлажденный в теплообменнике 3 шахты 1 воздух тяжелеет, отдает воду пластинам труб 4 и стремится вниз, увлекая за собой все новые порции воздуха. Часть нисходящих потоков проходит через конденсатор 2, интенсифицируя его охлаждение и тем самым ускоряя движение потока смеси, а следовательно, и увеличивая производство холода.

В установке на фиг.2 тепло от солнечных коллекторов 5 превращается в холод одним из известных способов в генераторе 7 холодильной машины. Жидкость (хладагент), охлажденная в этих генераторе 7, заполняет трубы 4 и передает холод на оребренные поверхности 6 испарителей для охлаждения воздуха в шахте 1. По мере охлаждения воздух "тяжелеет" и стремится вниз тем быстрее, чем ниже его температура, и в образовавшееся разрежение за нисходящим потоком охлажденного воздуха устремляется свежая порция теплого воздуха без использования вентилятора.

Стенки шахты 1 надежно теплоизолированы для исключения тормозящего влияния на скорость нисходящего потока воздуха по шахте 1 вниз тем с большей скоростью, чем быстрее он охлаждается.

По мере увеличения температуры хладагента в трубах 4 увеличиваются конвективные потоки и забор холода из генератора 2. Для этого выходные концы труб 4 расположены ниже входных концов, и чем выше эта разница, тем больше холодной жидкости потечет по трубам 4 самотеком. Прикрепленные к этим трубам поверхности 6 оребрения для увеличения теплообмена могут иметь различные профили сечения для создания вихревых потоков, увеличивающие контактирующее число молекул воздуха, а следовательно, и большее количество молекул воды из него будет оседать на этих пластинах, так как их температура всегда ниже температуры точки росы. Накопившаяся вода будет стекать вниз вместе с охлажденным и осушенным воздухом.

Трубы 4 испарителей могут быть выполнены разделенными поверхностями 6 оребрения так, чтобы расстояние между поверхностями оребрения испарителя не повлияло бы на скорость падения охлажденного потока из-за повышения температуры молекул воздуха в зоне зазора между поверхностями.

На фиг. 3-6 изображены другие варианты выполнения установки, работающие аналогичным образом.

Установка может быть расположена и будет давать воду и охлажденный воздух в любых зонах нашей планеты, так как не требует электроэнергии и будет работать надежно и долго, поскольку не имеет движущихся (трущихся) частей. Количество добываемой из воздуха воды будет зависеть от мощности установки (коллекторов, холодильника, сечения и высоты корпуса). Все это при одновременном ее упрощении и удешевлении за счет снижения разности температуры теплоносителя солнечных коллекторов и наружного воздуха.

При этом, возможно добиться высоких скоростей и объемов потока воздуха в шахтах не только вертикальной их установкой, но и под углом к горизонту с учетом рельефа местности или домостроений населенных пунктов, чтобы можно было создать искусственный микроклимат на полях, в ущельях, улицах.

С целью обеспечения резкого увеличения площади поверхности конденсатора 2 и количества воздуха, проходящего через него, и максимального образования конденсата в течение всех суток, необходимо установить шахту 1 над центром теплоемкой воздухопроницаемой со всех сторон пористой структурой и развитой поверхностью (как составляющих, так и всей конструкции конденсатора).

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Солнечная установка для получения воды из воздуха, содержащая корпус с окнами ввода и вывода воздуха, солнечные элементы на наружной поверхности корпуса и размещенный внутри него испаритель холодильной машины с внутренней ребристой поверхностью, а в нижней части - сборник воды, отличающаяся тем, что установка выполнена непрерывного или периодического действия, корпус установки выполнен в виде вертикальной или наклонной теплоизолированной шахты, либо с четырьмя стенками, либо частично открытый с теневой северной стороны, окно ввода воздуха расположено в верхней части, а вывода воздуха - в нижней части шахты, испаритель холодильной машины выполнен преимущественно многоступенчатым в виде змеевиковых труб, расположенных и на одном уровне и по высоте шахты на определенном расстоянии друг от друга, при этом входные концы труб расположены выше или ниже выходных концов для обеспечения самотечного течения хладагента, а оребрение выполнено в виде пакета гофрированных поверхностей, плотно соединенных с трубами и перпендикулярно расположенных к этим трубам и вдоль труб вертикально вниз и установленных на расстоянии друг от друга в пакете, солнечные элементы выполнены в виде солнечных коллекторов, содержащих абсорбент или теплоноситель для регенерации хладагента.

2. Установка по п. 1, отличающаяся тем, что солнечные коллекторы соединены с генератором, выполненным в виде котла для испарения хладагента, состоящего из смеси двух жидкостей, подключенного, в свою очередь, к конденсатору и к змеевиковым трубам испарителя, другой вход труб которого соединен с конденсатором, а их выход - с генератором через теплообменник.

3. Установка по пп. 1 и 2, отличающаяся тем, что трубы конденсатора выполнены плоскими и изогнутыми.

Дата публикации 24.02.2007гг
