Почему снежинки шестиугольные?

Комментарии к. х. н. О. В. Мосина.

Почему элементарные кристаллы льда шестиугольны легко попять, анализируя структуру кристаллической воды – льда.

В молекуле воды две электронные пары образуют полярные ковалентные связи между атомами водорода и кислорода, а оставшиеся две электронные пары остаются свободными и называются неподеленными.

Рис. Молекула воды

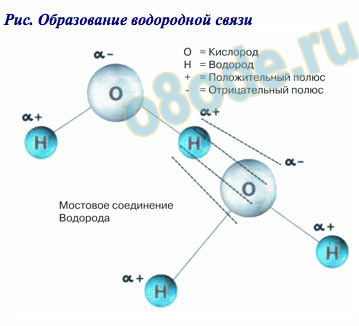

Поскольку у атома кислорода больше электронов (химики говорят, что атом кислорода более электроотрицательный), чем у атома водорода, электроны двух атомов водорода сдвигаются в сторону более электроотрицательного атома кислорода, приводя к тому, что два положительных заряда атомов водорода компенсируются равным по величине двум атомов водорода отрицательным зарядом атома кислорода. Поэтому электронное облако имеет неоднородную плотность. Около ядер водорода имеется недостаток электронной плотности, а на противоположной стороне молекулы, около ядра кислорода, наблюдается избыток электронной плотности. Это приводит к тому, что молекула воды представляет собой маленький диполь, содержащий положительный и отрицательный заряды на полюсах. Именно такая структура и определяет полярность молекулы воды. Если соединить прямыми линиями эпицентры положительных и отрицательных зарядов получится объемная геометрическая фигура - правильный тетраэдр.

Элементарной ячейкой воды являются тетраэдры, содержащие связанные между собой водородными связями пять молекул Н2О. При этом у каждой из молекул воды в простых тетраэдрах сохраняется способность образовывать водородные связи. За счет их простые тетраэдры могут объединяться между собой вершинами, ребрами или гранями, образуя разнообразные пространственные структуры.

Рис. В кристаллической структуре льда каждая молекула воды участвует в 4 водородных связях, образуя тетраэдр

Таким образом, структура воды связана с так называемыми платоновыми телами (тетраэдр, додекаэдр), форма которых связана с золотой пропорцией. Молекула воды также имеет форму платонова тела (тетраэдра).

И из всего многообразия структур в природе базовой является гексагональная (шестигранная) структура, когда шесть молекул воды (тетраэдров) объединяются в кольцо. Такой тип структуры характерен для льда, снега и талой воды.

Снежинка — сложная симметричная структура, состоящая из кристалликов льда, собранных вместе. Вариантов «сборки» множество — до сих пор не удалось найти среди снежинок двух одинаковых. Исследования, проведенные в лаборатории Либбрехта, подтверждают этот факт — кристаллические структуры можно вырастить искусственно или наблюдать в природе. Существует даже классификация снежинок, но, несмотря на общие законы построения, снежинки все равно будут чуть-чуть отличаться друг от друга даже в случае относительно простых структур.

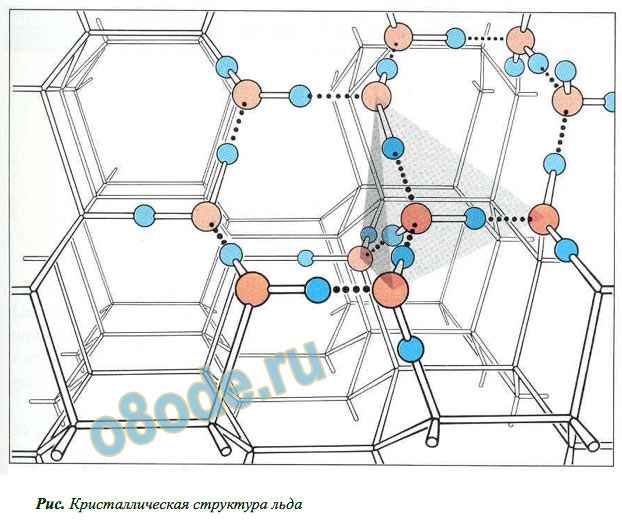

 Рис. 1. Кристаллическая структура льда

Так почему же снежинки шестиугольны? В кристаллической структуре льда каждая молекула воды участвует в 4 водородных связях, направленных к вершинам тетраэдра под строго определенными углами, равными 109°28' (при этом в структурах льда I, Ic, VII и VIII этот тетраэдр правильный). В центре этого тетраэдра находится атом кислорода, в двух вершинах — по атому водорода, электроны которых задействованы в образовании ковалентной связи с кислородом. Две оставшиеся вершины занимают пары валентных электронов кислорода, которые не участвуют в образовании внутримолекулярных связей. Теперь становится понятным, почему кристалл льда шестиугольный.

Главная особенность, определяющая форму кристалла - это связь между молекулами воды, подобная соединению звеньев в цепи. Кроме того, из-за различного соотношения тепла и влаги кристаллы, которые в принципе должны быть одинаковыми, приобретают различную форму. Сталкиваясь на своем пути с переохлажденными мелкими капельками, снежинка упрощается по форме, сохраняя при это симметрию.

Но почему иногда образуются снежинки вытянутой формы? Снежинка — это монокристалл льда, аналог гексагонального кристалла, но выросшего быстро, в неравновесных условиях. В одних условиях ледяные шестигранники усиленно растут вдоль своей оси, и тогда образуются снежинки вытянутой формы — снежинка-столбики, снежинки-иглы. В других условиях шестигранники растут преимущественно в направлениях, перпендикулярных к их оси, и тогда образуются снежинки в виде шестиугольных пластинок или шестиугольных звездочек.

Более подробно о снежинках и процессах их формирования читайте в статье Сергея Апресова “Белая магия”:

elementy.ru/lib/430557

К. х. н. О. В. Мосин


ПОЧЕМУ СНЕЖИНКИ ШЕСТИУГОЛЬНЫ?

Фотогалерея снежинок опубликована на нашем сайте здесь.

Чтобы понять, почему снежинки выглядят так красиво, необходимо рассмотреть историю жизни одного снежного кристалла.

Ледяные снежинки в облаке образуются при -15 градусах вследствие перехода водяного пара в твердое состояние. Основой для формирования снежинок являются мелкие частицы пыли или микроскопические льдинки, которые служат ядром для конденсации на них молекулы воды. Ядро кристаллизации - это то, с чего начинается образование снежинок.

Все больше и больше молекул воды присоединяются к растущей снежинке в определенных местах, придавая ей отчетливую форму шестигранника. Разгадка структуры твердой воды кроется в строении ее молекулы, которую можно упрощенно представить себе в виде тетраэдра - пирамиды с треугольным основанием в которой возможны углы лишь в 60° и 120°. В центре находится кислород, в двух вершинах — по водороду, точнее — протону, электроны которых задействованы в образовании ковалентной связи с кислородом. Две оставшиеся вершины занимают пары валентных электронов кислорода, которые не участвуют в образовании внутримолекулярных связей, отчего их называют неподеленными.

Снежинка — это монокристалл льда, вариация на тему гексагонального кристалла, но выросшего быстро, в неравновесных условиях. В одних условиях ледяные шестигранники усиленно растут вдоль своей оси, и тогда образуются снежинки вытянутой формы — снежинка-столбики, снежинки-иглы. В других условиях шестигранники растут преимущественно в направлениях, перпендикулярных к их оси, и тогда образуются снежинки в виде шестиугольных пластинок или шестиугольных звездочек.

К падающей снежинке может примерзнуть капелька воды — в результате образуются снежинки неправильной формы. Распространенное мнение, будто снежинки обязательно имеют вид шестиугольных звездочек, является ошибочным. Формы снежинок оказываются весьма разнообразными.

Астроном Иоганн Кеплер в 1611 году написал целый трактат «О шестиугольных снежинках». В 1665 году Роберт Гук увидел с помощью микроскопа и опубликовал множество рисунков снежинок самой разной формы. Первую удачную фотографию снежинки под микроскопом сделал в 1885 году американский фермер Уилсон Бентли. Самые знаменитые последователи дела Бентли — это Укихиро Накайя и американский физик Кеннет Либбрехт. Накайя впервые предположил, что величина и форма снежинок зависят от температуры воздуха и содержания в нем влаги, и блистательно подтвердил эту гипотезу экспериментально, выращивая в лаборатории кристаллы льда разной формы. А Либбрехт у себя в Калифорнийском технологическом институте и по сей день целыми днями занят выращиванием снежинок Ученый, совместно с фотографом Патрисией Расмуссен планируют издать книгу, в которую войдут самые фотогеничные снежинки, некоторые из которых можно уже сейчас увидеть на его сайте SnowCrystals.com.

 Существует еще одна тайна, присущая строению снежинки. В ней порядок и хаос сосуществуют вместе. В зависимости от условий получения твердое тело должно находиться либо в кристаллическом (когда атомы упорядочены), либо в аморфном (когда атомы образуют случайную сетку) состоянии. Снежинки же имеют гексагональную решетку, в которой атомы кислорода выстроены упорядочено, образуя правильные шестиугольники, а атомы водорода расположены хаотично. Однако связь между структурой кристаллической решетки и формой снежинки, которая больше молекулы воды в десять миллионов раз, неочевидна: если бы молекулы воды присоединялись к кристаллу в случайном порядке, форма снежинки получилась бы неправильной. Все дело в ориентации молекул в решетке и расположении свободных водородных связей, которое способствует образованию ровных граней.

 Молекулы водяного пара с большей вероятностью заполняют пустоты, нежели пристают к ровным граням, потому что пустоты содержат больше свободных водородных связей. В результате снежинки принимают форму правильных шестиугольных призм с ровными гранями. Такие призмы падают с неба, при сравнительно небольшой влажности воздуха в самых разных температурных условиях.

 Рано или поздно на гранях появляются неровности. Каждый бугорок притягивает к себе дополнительные молекулы, и начинает расти. Снежинка долго путешествует по воздуху, при этом шансы встретиться с новыми молекулами воды у выступающего бугорка несколько выше, чем у граней. Так на снежинке очень быстро вырастают лучи. Из каждой грани вырастает один толстый луч, так как молекулы не терпят пустоты. Из бугорков, образующихся на этом луче, вырастают ответвления. Во время путешествия крохотной снежинки все ее грани находятся в одинаковых условиях, что служит предпосылкой для роста одинаковых лучей на всех шести гранях. В идеальных лабораторных условиях, все шесть направлений снежинки растут симметрично и с аналогичными конфигурациями. В атмосфере большая часть снежинок это нерегулярные кристаллы у них лишь некоторые из шести ветвей могут быть симметричны.



В наши дни изучение снежинок превратилось в науку. Еще в 1555 году швейцарским исследователем Мангусом были сделаны зарисовки форм снежинок. В 1955 году русский ученый А. Заморский разделил снежинки на 9 классов и 48 видов. Это — пластинки, иглы, звезды, ежи, столбики, пушинки, запонки, призмы, групповые. Международная комиссия по снегу и льду приняла в 1951 году довольно простую классификацию кристаллов льда: пластинки, звездчатые кристаллы, столбцы или колонны, иглы, пространственные дендриты, столбцы с наконечниками и неправильные формы. И еще три вида обледенелых осадков: мелкая снежная крупка, ледяная крупка и град.

В 1932 году физик-ядерщик Укихиро Накайя, профессор Университета в Хоккайдо, занялся выращиванием искусственных снежных кристаллов, что позволило составить первую классификацию снежинок и выявить зависимость величины и формы этих образований от температуры и влажности воздуха. В городе Кага, расположенном на западном берегу острова Хонсю, существует основанный Укихиро Накайя Музей снега и льда, носящий теперь его имя, символично выстроен в виде трех шестиугольников. В музее хранится машина для получения снежинок. Накайа выделил среди снежинок 41 индивидуальный морфологический тип, а метеорологи С. Магано и Сю Ли в 1966 году описали уже 80 типов кристаллов.

При определенных условиях, при отсутствие ветра, падающие снежинки могут сцепляются друг с другом, образуя огромные снежные хлопья. Весной 1944 года в Москве выпали хлопья размером до 10 сантиметров в поперечнике, похожие на кружащиеся блюдца. А в Сибири наблюдались снежные хлопья диаметром до 30 сантиметров. Самая большая снежинка была зафиксирована в 1887 году в американской Монтане. Ее диаметр составил 38 см, а толщина – 20 см. Для этого феномена необходимо полнейшее безветрие, ведь чем дольше снежинки путешествуют, тем больше сталкиваются и сцепляются друг с другом. Поэтому при низкой температуре и сильном ветре снежинки сталкиваются в воздухе, крошатся и падают на землю в виде обломков — «алмазной пыли». Вероятность увидеть крупные снежинки существенно возрастает вблизи водоемов: испарения с озер и водохранилищ – это отличный строительный материал.


Образующий снежинку лед прозрачен, но когда их много, солнечный свет, отражаясь и рассеиваясь на многочисленных гранях, создает у нас впечатление белой непрозрачной массы — мы называем ее снегом. Снежинка белая, потому что вода очень хорошо поглощает красную и инфракрасную часть светового спектра. Замерзшая вода во многом сохраняет свойства воды жидкой. Солнечный свет, проходя сквозь слой снега или льда, теряет красные и желтые лучи, которые рассеиваются и поглощаются в нем, а насквозь проходит свет голубовато-зеленый, голубой или ярко-синий — в зависимости от того, какой толщины слой был на пути у света.

ФАКТЫ о снежинках

Снежинки образуют — снежный покров, который отражает в космос до 90% солнечного света.
В одном кубическом метре снега находится 350 миллионов снежинок, а по всей Земле — 10 в 24 степени.

Вес самой снежинки всего около миллиграмма, редко — 2…3. Тем не менее к концу зимы масса снежного покрова северного полушария планеты достигает 13 500 млрд тонн.

Снег бывает не только белым. В арктических и горных регионах розовый или даже красный снег — обычное явление. Виной тому водоросли, живущие между кристаллов. Но известны случаи, когда снег падал с неба уже окрашенный. Так, на Рождество 1969 года на территории Швеции выпал черный снег. Скорее всего, это впитанная из атмосферы копоть и промышленные загрязнения. В 1955 году около Даны, штат Калифорния, выпал фосфоресцирующий зеленый снег, унесший несколько жизней и причинивший тяжкий вред здоровью жителям, рискнувшим попробовать его на язык. Возникали разные версии этого феномена, даже атомные испытания в штате Невада. Однако, все они были отвергнуты и происхождение зеленого снега осталось тайной.



Кеннет Либбрехт: снег под микроскопом

Популярность во всем мире американцу Кеннету Либбрехту (Kenneth Libbrecht) принесла зима, а точнее такой ее необходимый атрибут, как снег. Эпиграфом к его творчеству стоят слова Генри Дэвида Торо: «Воздух, в котором они возникают, наполнен творческим гением. Вряд ли я восхитился бы больше, даже если бы мне на пальто упали настоящие звезды». Догадались, о чем речь? Правильно. О снежинках!


Кеннет Либбрехт родился в 1958 году в городке Фарго, Северная Дакота. И он не фотограф, как может показаться на первый взгляд, а ученый. Кеннет – профессор физики Калифорнийского технологического института. В начале своей карьеры наш герой интересовался астрономией, однако последние его исследования посвящены изучению качеств кристаллов льда, а особенно структуры снежинок. Именно как дополнение к профессиональным исследованиям Кеннета вышли несколько популярных книг, иллюстрированных фотографиями снежинок самых разнообразных форм и размеров.


Большинству снежинок присуща шестисторонняя симметрия, хотя встречаются экземпляры и c тремя, и с двенадцатью сторонами. А вот увидеть кристалл с четырьмя, пятью или восемью сторонами – невозможно, уверяет нас Кеннет. Самые идеальные по форме снежинки, по свидетельству автора, можно найти, когда идет небольшой снежок и дует легкий ветер, а погода при этом особенно холодная.


О популярности работ Кеннета свидетельствует еще и тот факт, что четыре его фотографии были отобраны Почтовой службой США в качестве дизайна для марок, выпущенных к зимним праздникам 2006 года. Общий тираж марок составил около трех миллиардов экземпляров.

«Каждый снегопад – это приключение для фотографа, потому что все они приносят разные кристаллы, - рассказывает Кеннет Либбрехт. - И это правда – двух одинаковых снежинок нет». Ну а раз так, то можно с уверенностью утверждать две вещи: работой автор обеспечен на всю жизнь, а его творения можно рассматривать бесконечно.
