Установка по производству талой воды Вин-7 Надiя

Здравствуйте, Олег! Вы не знаете установку по производству талой воды Вин-7 Надiя сейчас кто-нибудь делает или нет? Вообще если вы знаете координаты производителей(зарубежных или отечественных)установку по производству талой воды, укажите пожалуйста на сайте. Спасибо.


Здравствуйте, Сергей!

Первая промышленная установка для производства легкой воды с пониженным на 30—35% содержанием дейтерия и трития была создана украинскими учёными Г. Д. Бердышевым и И.Н. Варнавским совместно с институтом экспериментальной патологии, онкологии и радиобиологии им. Р. Кавецкого РАН Украины. В этой установке предусмотрено получение из исходной воды льда путем замораживания холодного пара, извлеченного из исходной воды, с последующим плавлением этого льда в среде инфракрасного и ультрафиолетового излучения, микронасыщения талой воды специальными газами и минералами.

Экспериментально установлено, что при температуре в пределах 0-1,8°С молекулы воды с дейтерием и тритием в отличие от протиевой воды находятся в метастабильно-твердом неактивном состоянии. Это свойство лежит в основе фракционного разделения легкой и тяжелой воды путем создания разряжения воздуха над поверхностью воды при этой температуре. Протиевая вода интенсивно испаряется, а затем улавливается при помощи морозильного устройства, превращаясь в снег и лед. Тяжелая же вода, находясь в неактивном твердом состоянии и имея значительно меньшее парциальное давление, остаётся в испарительной емкости исходной воды вместе с растворенными в воде солями тяжелых металлов, нефтепродуктами, моющими средствами и другими вредными и ядовитыми веществами. Интенсивность испарения легкой и тяжелой воды коррелируется в зависимости от температуры и разряжения над поверхностью воды. Данные, полученные в лабораторных условиях, свидетельствуют о существенном влиянии температуры воды перед ее испарением на содержание дейтерия в талой воде, полученной из замороженного холодного пара.

На рисунке ниже показано изображение установки ВИН-4 "Надія" для получения целебной талой питьевой воды с пониженным содержанием дейтерия и трития. В корпусе 1 установлена испарительная емкость 2 для исходной воды с закрепленными на ней устройством для нагрева 3 и устройством для охлаждения воды 4. Здесь же имеется вентиль 5 для подачи воды в испаритель и вентиль б для слива отработанного остатка, обогащенного тяжелыми изотопами водорода.

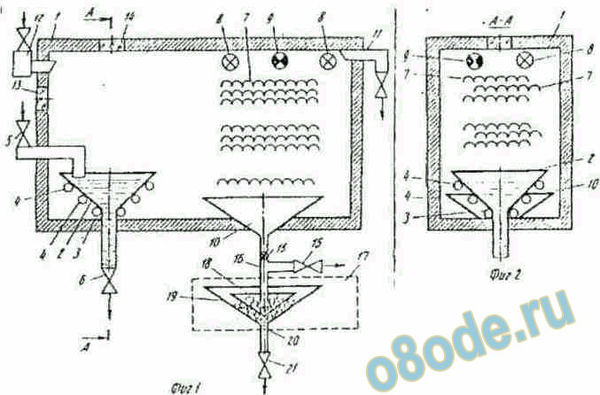

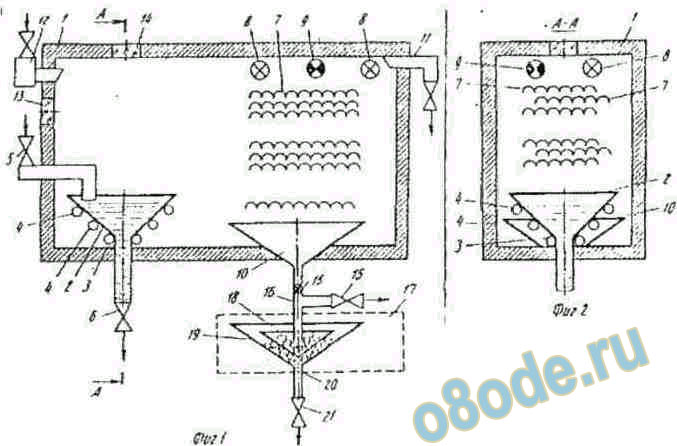

Схематическое изображение установки ВИН-4 “Надія” в двух проекции: вдоль - фиг.1 и поперек - фиг.2.

В корпусе 1 имеется устройство 7 для конденсации и замораживания холодного пара в виде набора тонкостенных трубчатых элементов, которые соединены с насосом для прокачивания через них хладагента. Устройство 7 совместно с источниками ультрафиолетового 8 и инфракрасного 9 излучений размещены над емкостью 10 для сбора талой воды. Внутренняя полость корпуса 1 патрубком 11 соединена с источником разряжения воздуха, например, с форвакуумным насосом типа ВН-1МГ. Кроме того, корпус 1 снабжен устройством 12 для подачи в его внутреннюю полость очищенного воздуха или смеси специальных газов.

Установка ВИН-4 оборудована системой терморегулирования в полости испарительной емкости 2 для контроля заданной температуры процесса испарения исходной обрабатываемой воды. В корпусе 1 имеются иллюминаторы для наблюдения за процессами испарения, замораживания холодного пара и таяния льда -13 и 14. Емкость 10 снабжена вентилями 15 для слива талой воды и патрубком 16 для соединения с блоком формирования структуры и свойств талой воды 17. Блок 17 включает внутреннюю коническую емкость 18 с минералами. На выходе емкости 19 установлен фильтр 20 и сливной вентиль 21.

Работает эта установка так. Из водопровода испарительную емкость 2 наполняют водой и через устройство 4 прокачивают хладагент. При достижении заданной температуры, не превышающей +10°С, процесс охлаждения воды прекращают. Герметизируют корпус 1 и через патрубок П начинают откачивать воздух -создавать разряжение во внутреннем объеме корпуса установки. Создание разряжения сопровождается сначала интенсивным выделением из всего объема исходной воды растворенных в ней газов и их удаление, а затем интенсивным парообразованием вплоть до кипения воды, за которым наблюдают через иллюминаторы 13 и 14. Образующийся холодный пар конденсируется и намерзает на поверхности фигурных элементов морозильника 7. Когда толщина льда достигает заранее заданной величины, процесс испарения прекращают. Выключают форвакуумный насос, включают источники ультрафиолетового 8 и инфракрасного 9 излучений, а через устройство 12 вводят в полость корпуса 1 очищенный воздух или специально подготовленный состав активированных газов; доводят давление в корпусе 1 до уровня или выше атмосферного. Остаток воды емкости 2, обогащенный тяжелыми изотопами, через вентиль 6 сливают в отдельные емкости или выливают вон. По мере облучения и таяния льда талая вода поступает в емкость 10, затем в блок 17 формирования структуры и свойств талой воды. Проходя через минералы внутренней 18 и наружной 19 конических емкостей и далее через фильтр 20, талая вода завершает свой путь, приобретая особые живительные и целебные свойства.

Аналогичное устройство по получению биологически питьевой активной воды с пониженным содержанием дейтерия сконструировали в 2000 году российские учёные Синяк Ю.Е.; Гайдадымов В.Б. и Григорьев А.И. из Института медико-биологических проблем г. Москвы. Конденсат атмосферной влаги или дистиллят разлагают в электролизере с твердым ионообменным электролитом. Полученные электролизные газы преобразуют воду и конденсируют. Электролиз осуществляют при температуре 60-80oС. Электролизный водород подвергают изотопному обмену с парами воды в водороде на катализаторе на носителе из активного угля, содержащем 4-10% фторопласта и 2-4% палладия или платины. Из полученных электролизных водорода и кислорода удаляют пары воды пропусканием их через ионообменные мембраны, преобразуют очищенные от дейтерия электролизные газы в воду, проводят доочистку последней и последующую ее минерализацию контактом с кальций-магнийсодержащими карбонатными материалами, преимущественно доломитом.

В реакторе изотопного обмена D2/H2O используют активный уголь ПАУ-СВ, промотированный 2-4% палладия и 4-10% фторопласта при температуре электролиза. Через катализатор пропускают электролизный водород, изотопный обмен D2/H2O происходит с парами воды, находящимися в водороде, образующимися при температуре проведения электролиза (60-80oС). Это позволяет повысить степень изотопного обмена D2/H2O, который повышается при снижении температуры изотопного обмена и исключить дополнительные затраты энергии на парообразование воды.

На рисунке ниже схематически показано устройство для получения биологически активной питьевой воды с пониженным содержанием дейтерия из конденсата атмосферной влаги или дистиллята.

Устройство содержит электролизер с твердым ионообменным электролитом, зажатым между пористым анодом и катодом, преобразователь электролизных газов в воду, конденсатор последних и сборник бездейтериевой воды. Кроме того, устройство дополнительно снабжено осушителем кислорода, реактором изотопного обмена D2/H2O и кондиционером для воды. Внешние стенки реактора и осушителя образованы из ионообменных мембран, кроме того, осушитель кислорода содержит ионообменный катионит, а кондиционер для воды образован из фильтра с зажатыми смешанными слоями ионообменных материалов, адсорбента и минерализатора, содержащего гранулированные кальций-магний карбонатные материалы. При этом получается питьевая вода, глубоко обеднённая дейтерием, обладающая большой биологической активностью.

Схема установки. Устройство содержит емкость 1 с конденсатом атмосферной влаги или дистиллятом, которая соединена с анодной камерой 2 электролизера с ионообменным электролитом. Электролизер содержит пористые электроды (анод 2 и катод 3) из титана, покрытые платиной. Образующиеся в результате электролиза кислород и водород с парами воды через пористые электроды поступают в осушитель кислорода 4 и реактор изотопного обмена 5. Осушитель кислорода 4 заполнен ионообменным катионитом. Внешние стенки осушителя 4 образованы из ионообменных мембран 6. Поступающий кислород подвергается осушке за счет сорбции ионообменным наполнителем (катионитом) и испарения паров воды через ионообменные мембраны 6. Осушенные газы поступают в газовую горелку 9. Далее пары воды поступают в конденсатор 10, а затем в кондиционер 11 для доочистки и минерализации, после чего вода поступает в сборник воды, обеднённой дейтерием 12. Охлаждение аппарата и работа осушителей электролизных газов от воды осуществлялось вентилятором 7.

Работает эта сконструированная российскими учёными установка так. Очищенный конденсат атмосферной влаги или дистиллят поступает в анодную камеру электролизера с твердым ионообменным электролитом, где осуществляют процесс электролиза при температуре 60-80oС. Образующиеся в результате электролиза обедненные дейтерием кислород и водород с парами воды подают в осушитель кислорода и в реактор изотопного обмена, внешние боковые стенки которых образованы из ионообменных мембран. Гидратная вода ионов водорода переносилась через твердый катионообменный электролит и под давлением она поступает в сборник католита. В каталитическом реакторе изотопного обмена, заполненным активным углем, содержащим 4-10% фторопласта и 2-4% палладия или платины по массе, проходит реакция изотопного обмена D2/H2O.

После изотопного обмена водород осушают от паров воды, которые сорбируются и удаляются через ионообменники реактора, размещенные на его внешних боковых стенках. Осушенные газы поступают в преобразователь электролизных газов, в каталитическую горелку. Пламя факела направляют в конденсатор, охлаждаемый в протоке водопроводной водой, где пары воды конденсируются и поступают в кондиционер для доочистки на сорбционном фильтре. Затем вода поступает в сборник воды, обедненной дейтерием. Охлаждение устройства и работа ионообменных мембран по осушке электролизных газов от паров воды осуществляют вентилятором.

Повышение содержания дейтерия в парах воды из испарителя изотопного обмена доказывает протекание этого процесса, а масс-спектрометрические исследования воды с пониженным содержанием дейтерия показали, что его содержание в конечном продукте снижено более чем на 10% по сравнению с водой, полученной по методу без изотопного обмена.

Конденсированная биологически активная вода с пониженным содержанием дейтерия подвергалась сорбционной доочистке на фильтре со смешанным слоем ионообменных материалов (ионитов) и адсорбентом - активным углем. В качестве ионитов использовали катионит КУ-13 Пч и анионит АВ-17-1. При сорбционной доочистке воды поддерживали постоянной объемную скорость фильтрования, равной 1 объему сорбционного фильтра в час. После сорбционной доочистки вода минерализовалась на доломите. Результат очистки в табл.1 и 2.


Производительность установки по воде со сниженными концентрациями дейтерия составляет 50 мл в час. В условиях невесомости на космическом корабле целесообразно преобразование электролизных газов в воду проводить в топливном элементе, что исключает процессы газожидкостной сепарации и позволяет возвращать энергию, образующуюся в топливном элементе, в систему энергоснабжения корабля.

По дальнейшим вопросам Вы можете обратиться за информацией в институт медико-биологических проблем или на сайт московского производителя лёгкой воды “Протиус”.

С уважением,

К.х.н. О.В. Мосин
