Магнитные активаторы для воды

О.В.Мосин

Активация воды при воздействии магнитным полем позволяет без химической обработки воды и затрат электроэнергии практически убрать накипеобразование в теплоэнергетическом оборудовании: котлах, теплообменниках, бойлерах, системах горячего водоснабжения, циркуляционных охладительных системах, конденсаторах-испарителях, дистилляторах, системах отопления и так далее. Магнитная активация воды обеспечивает снижение коррозии стальных труб и оборудования на 30-50% (в зависимости от состава воды), что дает возможность увеличить срок эксплуатации теплоэнергетического оборудования, паропроводов и водопроводов, снизить аварийность. Магнитные активаторы на постоянных магнитах рассматриваются экспертами как лучшие изделия в своем классе и являются незаменимым инструментом для смягчение воды. Из всех известных на сегодня способов очистки и защиты от накипи и коррозии (физических и химических) применение магнитной обработки воды является наиболее перспективным. Способ этот не требует дополнительных сооружений, применения каких-либо реагентов и специальных методов контроля, прост в эксплуатации и монтаже.

Магнитные активаторы в промышленной эксплуатации:

установка не требует специальных инструментов;
- нет необходимости в техническом обслуживании;
- не требуется внешнего источника энергии;
- могут быть легко встроены в систему водоснабжения через фланцевое или резьбовое соединение

Некоторые области применения магнитной обработки воды: паровые котлы, теплообменники, бойлеры, компрессорное оборудование, линии подачи воды к валкам типографских машин, системы охлаждения двигателей и генераторов, генераторы пара , сети снабжения теплой и холодной водой, системы централизованного отопления, трубопроводы и так далее.

Описание физического принципа действия способа магнитной активации воды.

Магнитный активатор активирует водные молекулы, воздействуя на них магнитным полем, генерируемым мощными постоянными магнитами из редкоземельных элементов. Магнитный активатор воздействует на растворенные в воде анионы гидрокарбоната, удерживая их в коллоидной форме. Это вызывает процесс кристаллизации непосредственно в массе воды, а не на стенках труб или других поверхностях водоподготовительного оборудования. В обработываемой активатором воде под действием силы Лоренца молекулы воды начинают совершать колебательные движения. Магниты расположены определенным образом - так, чтобы магнитное поле устройства вызвало резонанс диполей воды. Вызванный таким образом резонанс приводит к отделению молекул воды от микровключений, которые под действием силы взаимного притяжения вступают во взаимодействие друг с другом. При этом ионы кальция (причина отложений на стенках труб) начинают осаждаться на поверхности этих свободных примесей - центрах кристаллизации, образуя так называемые микрокристаллы.

Процесс этот лавинообразный - новые ионы кальция прикрепляются к уже высадившемуся кальцию на поверхности микрокристаллов. Таким образом, ионы кальция не выпадают в виде накипи на нагреваемых поверхностях и стенках труб. Микрокристаллы остаются в толще воды и выносятся в дренаж. Кроме того ионы кальция из уже выпавшего осадка на поверхности оборудования начинают отрываться и присоединяются ко вновь образованным микрокристаллам в толще воды. Со временем старая накипь разрыхляется и полностью вымывается с поверхности труб и нагревательных элементов. Таким образом, понижая поверхностное натяжение воды, стабилизируя ее pH-фактор и создавая режим мягкой воды, магнитный активатор растворяет обычно нерастворимую накипь и жестко связанные минеральные отложения в трубах. Прочный кристаллический кальцит формируется в каллоидную взвесь, которая свободно вымывается водой или может быть отфильтрована, промыта или механически очищена в закрытой системе циркуляции как легко устранимый шлам.

Если магнитный активатор устанавливается на новое оборудование или на оборудование после очистки, то накипь не выпадает. Кроме того, с течением времени на поверхности труб образуется тонкая оксидная пленка, хорошо защищающая оборудование от коррозии.

Обработанная магнитным активатором вода не приобретает никаких побочных и вредных для здоровья человека свойств и не меняет солевой состав, сохраняя вкусовые качества питьевой воды и сохраняет свои свойства в течение времени от 10 часов до нескольких суток.

Магнитные активаторы для воды: технические характеристики

Таблица. Фланцевые промышленные магнитные активаторы.



  • Параметр; Модель магнитного активатора
  • ; АМП 32ФЦ; АМП 40ФЦ; АМП 50ФЦ; АМП 65ФЦ; АМП 80ФЦ; АМП 100ФЦ; АМП 125ФЦ
  • Амплитудное значение магнитной индукции (Вп) на поверхности рабочей зоны, мТл, не менее; 180
  • Количество рабочих зон, шт., не менее; 5
  • Рекомендуемый расход воды, мин./норм./макс. м3/час,; 1.6/4.8/7.4; 2.5/7.5/11.5; 4.8/11.8/18; 6.6/20/30.5; 10/30.15/46; 15.7/47/72; 20.1/75/112.5
  • Диаметр условного прохода, мм; 32; 40; 50; 65; 80; 100; 125
  • Максимальное рабочее давление Мпа (кгс/см2); 1(10)
  • Рабочий температурный интервал эксплуатации,0С; 5–120
  • Размеры, ( LxD ), мм; 280 х145; 326х160; 398х180; 418х195; 460х215; 540х245; 568х280
  • Масса, кг; 8.0; 13.5; 19.0; 24.0; 32.0; 45.0; 56.0



-активатор устанавливается не ближе 3 м и не дальше 30 м от защищаемого оборудования;

-активатор устанавливается в месте спокойного (ламинарного) течения воды, т.е. до насоса или более чем через 15 м после него;

-по возможности ставить активатор до насоса для его защиты;

перед активатором устанавливается магнитомеханический фильтр;

-после защищаемого объекта для сбора шлама установить фильтр (не обязательно магнитомеханический);

подбор магнитомеханического фильтра производится по диаметру соединения.

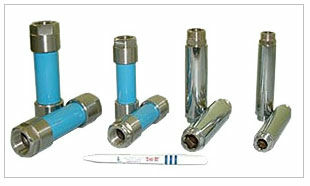

Таблица. Резьбовые магнитные активаторы.



  • Параметр; Модель магнитного активатора
  • ; АМП 10 РЦ; АМП 15 РЦ; АМП 20РЦ; АМП 25РЦ; АМП 32РЦ
  • Амплитудное значение магнитной индукции (Вп) на поверхности рабочей зоны, мТл, не менее; 180
  • Количество рабочих зон, шт., не менее; 5
  • Рекомендуемый расход воды, мин./норм./макс. м3/час; 0.15/0.5/0.71; 0.35/1.15/1.65; 0.65/1.9/2.9; 1.0/3.0/4.5; 1.6/4.8/7.4
  • Диаметр условного прохода, мм; 10; 15; 20; 25; 32
  • Соединение, дюйм; 1/2; 1/2; 3/4; 1; 11/4
  • Максимальное рабочее давление, Мпа (кгс/см2); 1(10)
  • Рабочий температурный интервал эксплуатации, 0С; 5–120
  • Размеры, ( LxD ), мм; 108х32; 124х34; 148х41; 172х50; 150х56
  • Масса, кг; 0.5; 0.75; 0.8; 1.2; 1.8



-если в системе есть насос, подбор активатора может производиться по производительности насоса;

-при установке резьбового активатора расстояние до защищаемого объекта должно быть в интервале от 1 м до 5 м;

-если имеется счетчик воды, установить активатор не менее чем через 1 метр после счетчика по течению воды;

-устанавливать активатор в месте спокойного (ламинарного) течения воды, т.е. до насоса или более чем через 15 м после него;

-по возможности ставить активатор до насоса для его защиты;

-для защиты активатора от заиливания перед ним установить магнитомеханический фильтр;

-для сбора шлама после водонагревательного прибора установить фильтр;

-подбор магнитомеханического фильтра производится по диаметру соединения.
