Приложение

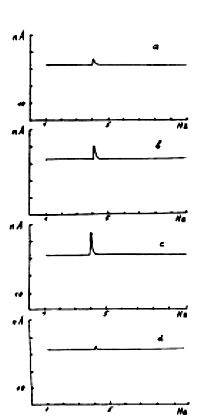

Рисунок. Резонансные пики постепенно усиливаются по мере увеличения амплитуды напряженности переменного магнитного поля, но исчезают по достижении максимального пика при резонансной частоте (4Hz) и амплитудами переменного магнитного поля (a 10 nT;

b 20 nT; c 40 nT; d 8 nT). По оси абсцисс отложена развертка ND постоянного магнитного поля, где  D  есть величина одношагового изменения переменного магнитного поля, а N есть меняющееся число шагов в процессе развертки, f сканируемая частота переменного магнитного поля,  faрезонансная циклотронная частота иона. По оси ординат отложена величина электрического тока в наноамперах через раствор глутаминовой кислоты, создаваемого приложенным постоянным током, пик создается кратковременным возрастанием проводимости раствора. При циклотронном резонансе проводимость раствора кратковременно возрастает, создавая короткий пик тока.

 При неизменной резонансной частоте резонансный пик тока сначала возрастает при увеличении амплитуды переменного магнитного поля (a 10 nT, b  20 nT, и c 40 nT)  и (d  8 nT )



Руководитель работ по изложенной здесь части проекта ТТС, реализуемого Фондом ДСТглавный научный сотрудник  ИБК РАН, заслуженный деятель науки РФ, лауреат золотой медали Европейской Академии им. Телесио-Галилея, член Учёного Совета французской Ассоциации им. Ж. Бенвенисто, участник итальянской школы Дж. Препарата,  профессор, Дбн, кфмн Михаил Николаевич Жадин.
